OLED Display 1.12

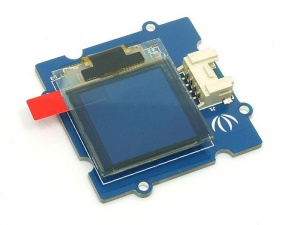

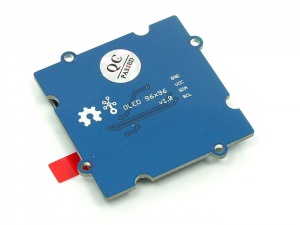

Grove - OLED Display 1.12 inches (Seeed-Studio)
Caractéristiques
16 niveaux de gris
il y a 2 versions
matrix OLED v1.0
96 × 96 pixels
Pilote SSD1327
matrix OLED v2.1 *utilisé pour nos tests
128 × 128 pixels
Pilote SH1107G
Les deux versions partagent la même bibliothèque qui de base était conçu pour la version 1.0
Communication
Port I2c ✅
Support
Supports both Normal and Inverse Color Display
Supports Continuous Horizontal Scrolling
Pilotes (Drivers)
OLED Display: LY120-96096
Driver I2C:
v1.0 SSD1327Z
v2.1 SH1107G
Voltage
Operating Voltage: 3.3~5V

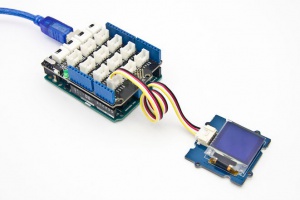

Mise en route (Setup)
connecter au port I2c
installer la bibliotheque
github -> https://github.com/Seeed-Studio/OLED_Display_96X96
il faut aussi la bibliotheque arduino wire.h
veuillez adapter le code selon la version OLED utilisée
v1.0 -> SeeedGrayOled.init(SSD1327);
v2.1 -> SeeedGrayOled.init(SH1107G);
Exemples
Grove OLED Display 1.12 V1.0
./examples/OLED_SSD1327_v1
Grove OLED Display 1.12 V2.0
./examples/OLED_SH1107G_v2
liste d'exemples:
OLED_Bitmap_Inverse_Display
OLED_Draw_Bitmap
OLED_Hello_World
OLED_Inverse_Display
OLED_PrintNumbers
OLED_Scroll_Left
OLED_Scroll_Right
OLED_Z_Display_Driver_Test_Suite
Code : Hello World!
Bibliotheque SeeedGrayOLED (128 × 128 pixels)
https://github.com/Seeed-Studio/OLED_Display_96X96
/*
The new OLED module drive IC has two version,
1. SH1107G
2. SSD1327
Change the paramater of the drive IC name to init the module.
**
** SeeedGrayOled.init(SSD1327); // SSD1327 or SH1107G
**
Copyright - Seeedstudio
Author - lambor
Date - 4/24/2017
*/
#include <Wire.h>
#include <SeeedGrayOLED.h>
#include <avr/pgmspace.h>
void setup()
{
Wire.begin();
SeeedGrayOled.init(SH1107G); //initialize SEEED OLED display
SeeedGrayOled.clearDisplay(); //Clear Display.
SeeedGrayOled.setNormalDisplay(); //Set Normal Display Mode
SeeedGrayOled.setVerticalMode(); // Set to vertical mode for displaying text
for(char i=0; i < 12 ; i++)
{
SeeedGrayOled.setTextXY(i,0); //set Cursor to ith line, 0th column
SeeedGrayOled.setGrayLevel(i); //Set Grayscale level. Any number between 0 - 15.
SeeedGrayOled.putString("Hello World"); //Print Hello World
}
}
void loop()
{
}
Code Hello World! (u8g2)
Bibliotheque u8g2 128 × 128 pixels
library of u8g2 (Monochrome graphics library supports OLEDs and LCDs)
Grove Base for XIAO
XIAO-ESP32S3
OLED Display 1.12 - Port I2c ✅ sketch_oct7a
mais il n'écoute pas x,y n'est pas exécuté, on demande de faire 0,24 mais il fait 0,0
bug classique** avec les écrans OLED SH1107 et la bibliothèque **u8g2** : la commande `drawStr(x, y, ...)` ne positionne pas le texte comme prévu.
Voici une solution à Tester
int y_offset = 16; // Valeur typique pour SH1107
u8g2.drawStr(0, 24 + y_offset, "Hello World!");
Le code suivant positionne le texte au milieu Y = 64 + 16, et horizontalement centré X = 15
Si on indique Y = 128 + 16 le texte disparait par contre Y = 112 + 16 (128) il sera aligné en bas de l’écran
#include <Arduino.h>
#include <U8g2lib.h>
#include <SPI.h>
#include <Wire.h>
U8G2_SH1107_SEEED_128X128_1_SW_I2C u8g2(U8G2_R0, /* clock=*/ SCL, /* data=*/ SDA, /* reset=*/ U8X8_PIN_NONE);
void setup(void) {
u8g2.begin();
}
void loop(void) {
u8g2.firstPage();
do {
u8g2.setFont(u8g2_font_ncenB10_tr);
int y_offset = 16; // Valeur typique pour SH1107
u8g2.drawStr(15, 64 + y_offset, "Hello World!");
} while ( u8g2.nextPage() );
}
Code Hello World! (u8x8)
Grove Base for XIAO
XIAO-ESP32S3
OLED Display 1.12 - Port I2c ✅ sketch_oct7b
Voici une autre version Hello World! avec u8x8
Les polices `u8x8_font_*` sont **fixées à 8x8 pixels
Le texte est trop petit, à cause du format 8x8 pixels le texte est centré horizontalement et verticalement
Le texte clignote, avec la fonction pause de 10 secondes, le texte va rester pendant se lapse de temps, pour ensuite disparaitre et apparaitre à nouveau.
certaines polices comme `u8x8_font_px437wyse700a_2x2_r` affichent les caractères en double taille (chaque caractère occupe 2x2 blocs de 8x8
à tester
#include <Arduino.h>
#include <U8x8lib.h>
#include <Wire.h>
// Remplace U8G2 par U8X8
U8X8_SH1107_SEEED_128X128_SW_I2C u8x8(/* clock=*/ SCL, /* data=*/ SDA, /* reset=*/ U8X8_PIN_NONE);
void setup(void) {
u8x8.begin();
u8x8.setPowerSave(0); // Active l'affichage
u8x8.setFont(u8x8_font_chroma48medium8_r); // Choisis une police compatible U8x8
}
void loop(void) {
u8x8.clearDisplay(); // Efface l'écran
u8x8.drawString(2, 24, "Hello World!"); // Affiche le texte à la ligne 24, colonne 2, texte centré au milieu de l'écran
delay(10000); // pause de 10 secondes, afin de avoir un texte figé
}
Autres polices u8x8
u8x8_font_profont29_2x3_n
u8x8_font_courB18_2x3_n
u8x8_font_inb33_3x6_n
https://github.com/olikraus/u8g2/wiki/u8x8reference
à tester avec u8g2 basé sur l'article de Elaine Wu dans le blog @seeed ✅
https://www.seeedstudio.com/blog/2019/07/05/u8g2-for-seeeduino-boards/
#include <Arduino.h>
#include <U8g2lib.h>
#include <Wire.h>
U8G2_SH1107_SEEED_128X128_F_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);
void setup(void) {
u8g2.begin();
}
void loop(void) {
u8g2.clearBuffer();
u8g2.setCursor(10, 80);
u8g2.setFont(u8g2_font_ncenB12_tr);
u8g2.print("Hello World!");
u8g2.sendBuffer();
delay(1000);
}
Autres Polices u8g2
u8g2_font_lastpriestess_tu
u8g2_font_lubB10_tn
u8g2_font_lubB12_tn
u8g2_font_lubB14_tn
u8g2_font_lubB18_tn
u8g2_font_lubB19_tn
u8g2_font_lubB24_tn
Liste des fonctions
init()
clearDisplay()
setNormalDisplay()
setContrastLevel(unsigned char ContrastLevel)
setInverseDisplay()
setHorizontalMode()
setVerticalMode()
setTextXY(X,Y)
putChar(unsigned char c)
putString(cont char *string)
putNumber(long n)
drawBitmap(unsigned char *bitmaparray, int bytes)
setHorizontalScrollProperties
activateScroll()
deactivateScroll()
