OLED Display 0.96 (SSD1315)

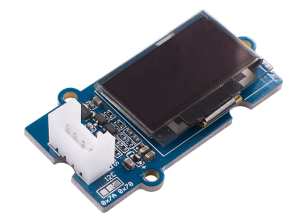

Grove - OLED Display 0.96 (SSD1315) inches (Seeed-Studio)

Caractéristiques

Dot Matrix 128×64 Monochrome (white)
3.3V/5V compatible

Communication

I2C : Adresse 0x3C

Si votre carte est ATmega328, comme Seeeduino V4.2 et Arduino UNO, vous devez passer à soft I2C lorsque vous utilisez la bibliothèque U8G2.

Ceci n'est pas nécessaire si vous utilisez une carte de développement SAMD.

Images

Tableau

Seeed-Studio

Seeeduino	Sensor
5V	Red
GND	Black
SDA	White
SCL	Yellow
Grove - OLED Display 0.96 inches -

Drivers

SSD1315 chip

Voltage

3.3 ~ 5.5V

Liens externes

www.seeedstudio.com/Grove-OLED-Display-0-96-SSD1315-p-4294.html shop

wiki.seeedstudio.com/Grove-OLED-Display-0.96-SSD1315 wiki

Code Hello World !

Bibliothèque u8g2 https://wiki.myows.top/index.php?title=U8g2_for_Seeeduino_boards#Setup

ou

Grove Base for XIAO
XIAO-RA4M1
OLED Display 0.96 (SSD1308) 128 × 64 pixels, Port I2c (1) ✅
ou OLED Display 0.96 (SSD1315) 128 × 64 pixels, Port I2c (2) ✅

(1) le texte s'affiche en y sur 0 au lieu de 10
(2) le texte s'affiche en y sur 10, donc correctement

setFlipMode(0) autrement 1,2,3 il bascule de 180° aucune différance entre les 3 valeurs.

#include <Arduino.h>
#include <U8x8lib.h>
#include <Wire.h>

U8X8_SSD1306_128X64_NONAME_HW_I2C u8x8(/* clock=*/ SCL, /* data=*/ SDA, /* reset=*/ U8X8_PIN_NONE);   // OLEDs without Reset of the Display

void setup(void) {
  u8x8.begin();
  u8x8.setFlipMode(0);   // set number from 1 to 3, the screen word will rotary 180
}

void loop(void) {
  u8x8.setFont(u8x8_font_chroma48medium8_r);
  u8x8.setCursor(2, 10);
  u8x8.print("Hello World!");
}
